Roofing Industries Ribline
Description

Ribline 800 prevents water leakage through a lapping edge, which is particularly important on lower pitched roofs. Whilst aesthetics and overall appearance remain a powerful motivating factor during selection of roof type, water tightness is equally as important.

Ribline 960 is a wider version of Ribline 800 and is also manufactured with a unique capillary lapping edge enhancing performance and offering additional security against water ingress.

Key Features
  • Unique capillary lapping edge enhances performance and offers additional security against water ingress
  • With 800mm sheet coverage, Ribline 800 offers the consumer, less laps, reduction in the number of fasteners, quicker installation and ultimately, reduced costs
  • Ribline can also be supplied as an extra-wide 960mm coverage sheet
  • Translucent and Transparent roofing Ribline is available as glass reinforced translucent roofing and cladding
Scope of Use
  • Residential roofing and cladding
  • Rural and lifestyle roofing and cladding
  • Industrial and commercial roofing and cladding
  • Drape/spring curving
  • Fencing

Metal Roof and Wall Cladding materials used to construct the building envelope shall be:

  • In accordance with the durability requirements of NZBC B2 suitable for their end use, location and environment as shown in E2/AS1 Table 20, and;
  • Compatible with adjoining materials as shown in E2/AS1 Table 21 and Table 22; and
  • Meet NZ Metal Roof and Wall Cladding code of practice.
Limitations on Use
  • Minimum roof pitch 3°
3° Minimum Roof Pitch Required
Statement of Building Code Compliance

Ribline 800 will, if employed in accordance with the supplier's installation and maintenance requirements, assist with meeting the following provisions of the building code:

  • Clause B2 — Durability: Performance B2.3.1(b)
  • Clause E2 — External moisture: Performance E2.3.1, E2.3.2

Selection of the correct grade of material and appropriate surface coating is imperative to ensure Ribline performs satisfactorily in the environment it is to be installed, meeting the requirements of The NZ Building Code.

B2 Durability compliant
Durability
E2 External Moisture compliant
External Moisture
Documents
Product Brochure: Ribline

June 2021

Selection Guide: Ribline

2012

Brochure: Ezy-Flo Rainwater Systems
Brochure: Ezy-Lok Gutter & Valley Screens
Brochure: Roofing with Style

2023

Profile Technical Summary

2012

Tekton Report — E2 Compliance: Ribline

2021

Handling and Storage of Metal Roofing and Cladding
Installation Guide: Metal Longrun Roofing & Cladding

2022

Installation: MRM Code of Practice
Maintenance Instructions

2017

Brochure: Re-Roof
RANZ Roofing Guide
CAD/PDF Details
Filters
Commercial or Residential
Roofing Details
Wall Cladding Details
Com. Ribline Typical Roof (Uninsulated)

RI-CR-R000A

Com. Ribline Typical Roof (Insulated)

RI-CR-R000A-1

Com. Ribline Typical Ridge — Square Top (Soft Edge)

RI-CR-R001A

Com. Ribline Typical Ridge — Round Top (Soft Edge)

RI-CR-R001B

Com. Ribline Typical Ridge

RI-CR-R001C

Com. Ribline Typical Barge Notched

RI-CR-R002A

Com. Ribline Typical Barge (Bird's Beak)

RI-CR-R002B

Com. Ribline Head Barge (Notched)

RI-CR-R003A

Com. Ribline Head Barge (Bird's Beak)

RI-CR-R003A-1

Com. Ribline Head Barge (Soft Edge — Bird's Beak)

RI-CR-R003B

Com. Ribline Head Barge Girts Between Columns (Notched)

RI-CR-R004A

Com. Ribline Head Barge Girts Between Columns (Notched — Bird's Beak)

RI-CR-R004B

Com. Ribline Head Barge Girts Between Columns (Soft Edge — Bird's Beak)

RI-CR-R004C

Com. Ribline Side Apron — Chased

RI-CR-R005A

Com. Ribline Parapet Side Apron

RI-CR-R005B

Com. Ribline Head Apron — Chased

RI-CR-R006A

Com. Ribline Head Apron — Chased (Soft Edge)

RI-CR-R006B

Com. Ribline Parapet Detail

RI-CR-R007A

Com. Ribline Parapet Head Apron — Soft Edge

RI-CR-R007B

Com. Ribline Parapet Head Apron Internal Cladding

RI-CR-R008A

Com. Ribline Parapet Head Apron Internal Cladding (Soft Edge)

RI-CR-R008B

Com. Ribline Typical Wall/Roof Junction (Parallel Apron Flashing)

RI-CR-R009A

Com. Ribline Typical Wall/Roof Junction (At Head of Roof)

RI-CR-R010A

Com. Ribline Typical Wall/Roof Junction At Head of Roof (Soft Edge)

RI-CR-R010B

Com. Ribline Step Flashing

RI-CR-R011A-1

Com. Ribline Box Gutter Detail

RI-CR-R012A

Com. Ribline Penetration Round & Watershed to Under Ridge

RI-CR-R017A

Com. Ribline Penetration Flashing EPDM

RI-CR-R017A-1

Com. Ribline Penetration Round & Watershed to Under Ridge (Soft Edge)

RI-CR-R017B

Com. Ribline Penetration Flashing Watershed to Under Ridge (Notched)

RI-CR-R018A

Com. Ribline Penetration Flashing Watershed to Under Ridge (Soft Edge)

RI-CR-R018B

Com. Ribline Penetration Soaker Flashing

RI-CR-R019A

Com. Ribline Cable Entry Penetration Flashing

RI-CR-R020A

Com. Ribline End Lap Detail

RI-CR-R021A

Com. Ribline 125 Box Gutter Detail (Internal Bracket)

RI-CR-R030A

Com. Ribline 125 Box Gutter Detail (Internal Bracket — Alternative)

RI-CR-R030A-1

Com. Ribline 125 Box Gutter Detail (External Bracket)

RI-CR-R030B

Com. Ribline 125 Box Gutter Detail — External Bracket (Pan Fixed)

RI-CR-R030C

Com. Ribline 175 Box Gutter Detail (Internal Bracket)

RI-CR-R031A

Com. Ribline 175 Box Gutter Detail (Internal Bracket — Alternative)

RI-CR-R031A-1

Com. Ribline 175 Box Gutter Detail (External Bracket)

RI-CR-R031B

Com. Ribline 175 Box Gutter Detail — External Bracket (Pan Fixed)

RI-CR-R031C

Com. Ribline Eaves Gutter — 300 Fixed Gutter

RI-CR-R032B

Com. Ribline Eaves Gutter — 300 Pan Fixed Gutter

RI-CR-R032C

Com. Ribline Translucent Stop End

RI-CR-R040A

Com. Ribline Translucent

RI-CR-R041A

Com. Ribline Rainwater Head

RI-CR-R050A

Com. Ribline External Corner Vertical Cladding Detail

RI-CR-W001A

Com. Ribline Internal Corner Vertical Cladding Detail

RI-CR-W002A

Com. Ribline Vertical Cladding over Precast Panel

RI-CR-W003A

Com. Ribline Vertical Cladding Floor Junction

RI-CR-W004A

Com. Ribline Tilt Panel / Vertical Cladding Junction

RI-CR-W005A

Com. Ribline Tilt Panel / Vertical Cladding Junction (2)

RI-CR-W006A

Com. Ribline Vertical Butt Flashing (Cladding Change)

RI-CR-W007A

Com. Ribline Window/Door Head Flashing Vertical Cladding (Recessed Window/Door)

RI-CR-W012A

Com. Ribline Window/Door Head Flashing Vertical Cladding on Cavity (Recessed Window/Door)

RI-CR-W012A-1

Com. Ribline Window/Door Jamb Flashing Vertical Cladding (Recessed Window/Door)

RI-CR-W012B

Com. Ribline Window/Door Jamb Flashing Vertical Cladding on Cavity (Recessed Window/Door)

RI-CR-W012B-1

Com. Ribline Window/Door Sill Flashing Vertical Cladding (Recessed Window/Door)

RI-CR-W012C

Com. Ribline Window/Door Sill Flashing Vertical Cladding on Cavity (Recessed Window/Door)

RI-CR-W012C-1

Com. Ribline External Corner Horizontal Cladding

RI-CR-W023A

Com. Ribline Internal Corner Horizontal Cladding

RI-CR-W024A

Com. Ribline Horizontal Cladding Base

RI-CR-W025A

Com. Ribline Horizontal Head Detail

RI-CR-W026A

Com. Ribline Vertical Butt Joint for Horizontal Cladding

RI-CR-W028A

Com. Ribline Tilt Panel / Horizontal Cladding Junction

RI-CR-W029A

Com. Ribline Tilt Panel / Horizontal Cladding Junction (2)

RI-CR-W030A

Com. Ribline Window/Door Head Flashing for Horizontal Cladding on Cavity (Recessed Window/Door)

RI-CR-W032A

Com. Ribline Window/Door Head Flashing for Horizontal Cladding on Cavity (Recessed Window/Door) (2)

RI-CR-W032B

Com. Ribline Window/Door Sill Flashing for Horizontal Cladding on Cavity (Recessed Window/Door)

RI-CR-W032C

Com. Ribline Roller Door Head for Vertical Cladding

RI-CR-W090A

Com. Ribline Roller Door Head for Horizontal Cladding

RI-CR-W090A-1

Com. Ribline Roller Door Jamb for Vertical Cladding

RI-CR-W090B

Com. Ribline Roller Door Jamb for Horizontal Cladding

RI-CR-W090B-1

Roofing Industries Gutter Profiles

RI-F01

2020

Roofing Industries Fascia Profiles

RI-F02

2020

Ribline Residential Full Set of Drawings

RI-RR

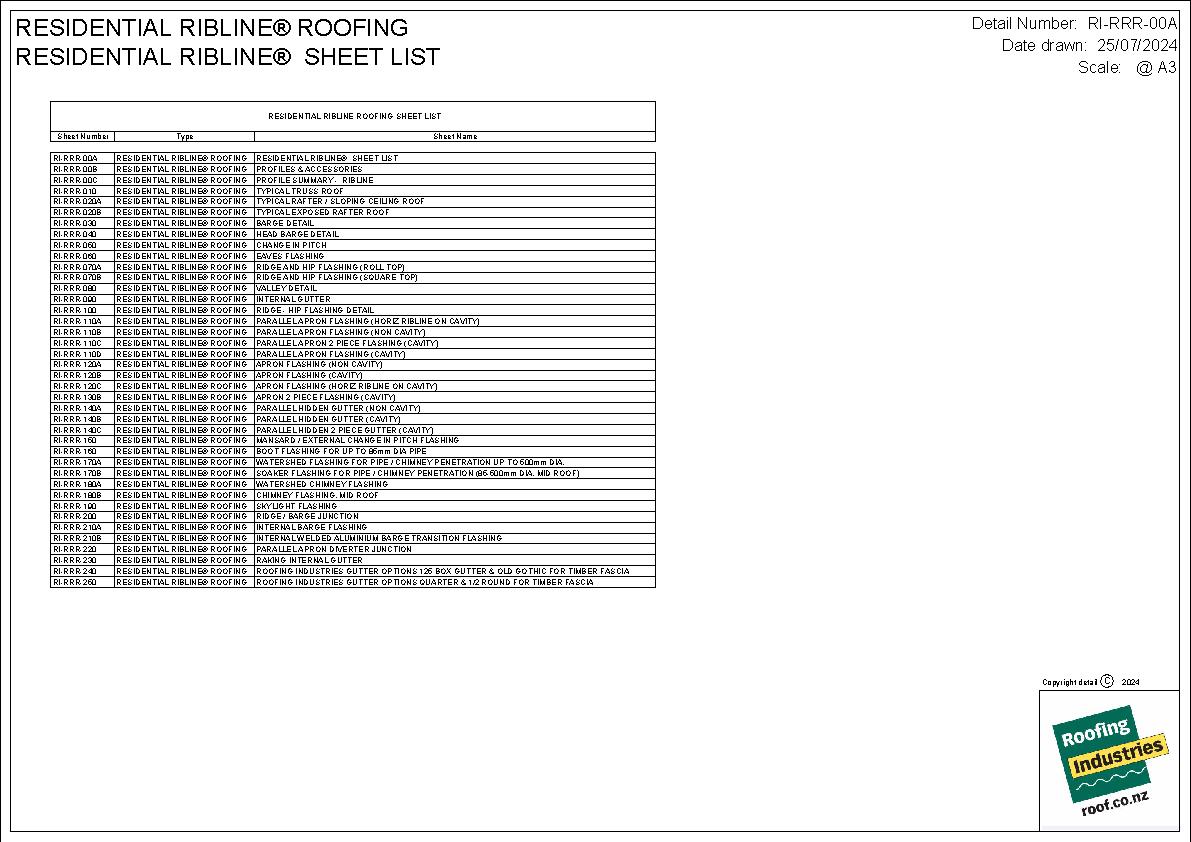

Ribline Residential Sheet List

RI-RR-00A

Ribline Profiles and Accessories

RI-RR-00B

Ribline Profile Summary

RI-RR-00C

Ribline Typical Truss Roof

RI-RR-R000A

Ribline Typical Rafter / Sloping Ceiling Roof

RI-RR-R000B

Ribline Typical Exposed Rafter Roof

RI-RR-R000C

Ribline Barge Detail (Kick Out)

RI-RR-R001A

Ribline Barge Detail (Bird's Beak)

RI-RR-R001B

Ribline Head Barge Detail (Kick Out)

RI-RR-R002A

Ribline Head Barge Detail (Bird's Beak)

RI-RR-R002B

Ribline Change in Pitch

RI-RR-R003A

Ribline Gutter Apron

RI-RR-R004A

Ribline Ridge and Hip Flashing (Roll Top)

RI-RR-R005A

Ribline Ridge and Hip Flashing (Square Top)

RI-RR-R005B

Ribline Valley Detail (E2-AS1 Compliance)

RI-RR-R006A

Ribline Valley Detail (Code of Compliance)

RI-RR-R006B

Ribline Internal Gutter

RI-RR-R007A

Ribline Fixings and Sheet Lap

RI-RR-R008A

Ribline Ridge / Hip Flashing Detail

RI-RR-R009A

Ribline Parallel Apron Flashing (Non-Cavity)

RI-RR-R010A

Ribline Parallel Apron Flashing (Cavity)

RI-RR-R010B

Ribline Parallel Apron Flashing (Horizontal on Cavity)

RI-RR-R010C

Ribline Parallel Apron 2 Piece Flashing (Cavity)

RI-RR-R010D

Ribline Apron Flashing (Non-Cavity)

RI-RR-R011A

Ribline Apron Flashing (Cavity)

RI-RR-R011B

Ribline Apron Flashing (Horizontal on Cavity)

RI-RR-R011C

Ribline Apron 2 Piece Flashing (Cavity)

RI-RR-R011D

Ribline Parallel Hidden or Obtuse Gutter (Non-Cavity)

RI-RR-R012A

Ribline Parallel Hidden or Obtuse Gutter (Cavity)

RI-RR-R012B

Ribline Parallel Hidden or Obtuse 2 Piece Gutter (Cavity)

RI-RR-R012C

Ribline Mansard External Change in Pitch Flashing

RI-RR-R013A

Ribline EPDM Flashing for up to 85mm Pipe

RI-RR-R014A

Ribline Under Ridge Apron Soaker Flashing for Pipe/Chimney up to 500mm

RI-RR-R015A

Ribline Soaker Flashing for Pipe/Chimney 85-500mm (Mid-Roof)

RI-RR-R015B

Ribline Under Ridge Apron Chimney Flashing

RI-RR-R016A

Ribline Chimney Flashing (Mid-Roof)

RI-RR-R016B

Ribline Chimney Flashing (Mid-Roof)

RI-RR-R016C

Ribline Skylight Flashing

RI-RR-R016D

Ribline Level Soaker Curb Flashing

RI-RR-R016E

Ribline Ridge / Barge Junction

RI-RR-R025A

Ribline Internal Barge Flashing

RI-RR-R026A

Ribline Parallel Apron Diverter Junction

RI-RR-R027A

Ribline Raking Internal Gutter

RI-RR-R028A

Ribline Gutter Options (Quarter & Half Round for Timber Fascia)

RI-RR-R030A

Ribline Gutter Options (125 Box & Old Gothic for Timber Fascia)

RI-RR-R030B

Ribline Barge Detail for Vertical Cladding on Cavity (Kick Out)

RI-RR-W001A-1

Ribline Barge Detail for Vertical Cladding on Cavity (Bird's Beak)

RI-RR-W001B-1

Ribline Head Barge for Vertical Cladding on Cavity (Kick Out)

RI-RR-W002A-1

Ribline Head Barge for Vertical Cladding on Cavity (Bird's Beak)

RI-RR-W002B-1

Ribline External Corner for Vertical Cladding with Cladding Change

RI-RR-W003B-1

Ribline Standard Internal Corner for Vertical Cladding on Cavity

RI-RR-W004A-1

Ribline Internal Corner for Vertical Cladding with Cladding Change

RI-RR-W004B-1

Ribline Bottom of Cladding for Vertical on Cavity

RI-RR-W005A-1

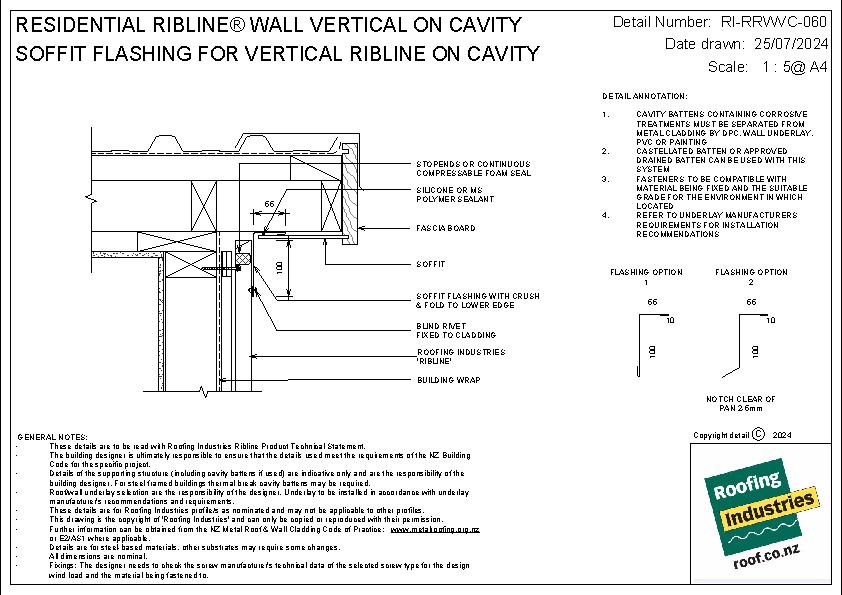

Ribline Soffit Flashing for Vertical on Cavity

RI-RR-W006A-1

Ribline Sloping Soffit Flashing for Vertical on Cavity

RI-RR-W007A-1

Ribline Vertical Butt Joint for Vertical Cladding with Cladding Change (Direct Fix)

RI-RR-W009A-1

Ribline Vertical Butt Joint for Vertical Cladding on Cavity with Cladding Change (Cavity)

RI-RR-W009B-1

Ribline Vertical Cladding on Cavity Junction Flashing

RI-RR-W010A-1

Ribline Balustrade for Vertical Cladding on Cavity

RI-RR-W011A-1

Ribline Head Flashing for Vertical Cladding on Cavity (Recessed Window/Door)

RI-RR-W012A-1

Ribline Sill Flashing for Vertical Cladding on Cavity (Recessed Window/Door)

RI-RR-W012C-1

Ribline Meter Box Head Flashing for Vertical Cladding on Cavity

RI-RR-W015A-1

Ribline Meter Box Side Flashing for Vertical Cladding on Cavity

RI-RR-W016A-1

Ribline Meter Box Base Flashing for Vertical Cladding on Cavity

RI-RR-W017A-1

Ribline Barge Detail for Horizontal Cladding (Kick Out)

RI-RR-W021A

Ribline Barge Detail for Horizontal Claddng (Bird's Beak)

RI-RR-W021B

Ribline External Corner Flashing for Horizontal Cladding

RI-RR-W023A

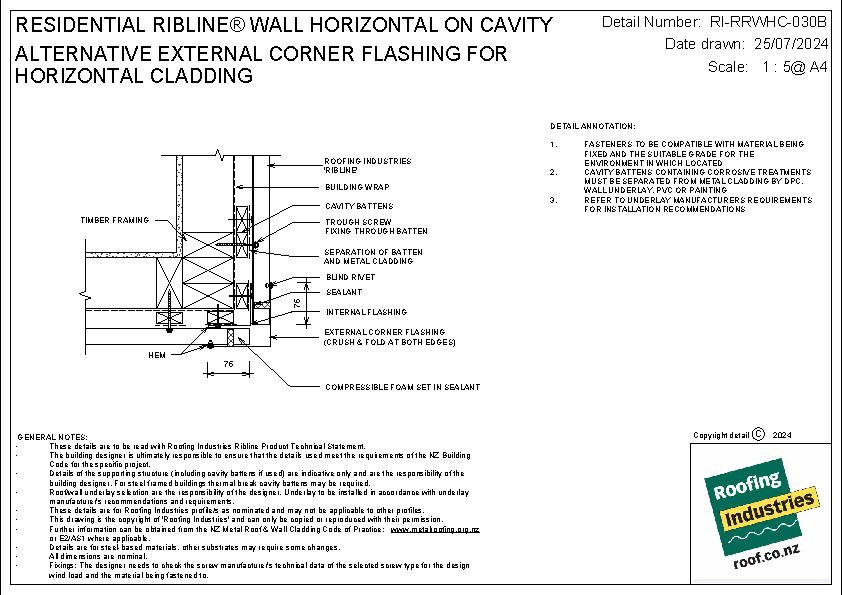

Ribline Alternative External Corner Flashing for Horizontal Cladding

RI-RR-W023B

Ribline Internal Corner Flashing for Horizontal Cladding

RI-RR-W024A

Ribline Alternative External Corner Flashing for Horizontal Cladding

RI-RR-W024B

Ribline Bottom of Cladding for Horizontal

RI-RR-W025A

Ribline Soffit Flashing for Horizontal

RI-RR-W026A

Ribline Sloping Soffit Flashing for Horizontal

RI-RR-W027A

Ribline Vertical Butt Joint for Horizontal Cladding

RI-RR-W028A

Ribline Vertical Butt Joint for Horizontal Cladding (Option 2)

RI-RR-W028B

Ribline Vertical Butt Joint for Horizontal Cladding to Alternative Cladding (up to 25m)

RI-RR-W029A

Ribline Horizontal Cladding Junction Flashing

RI-RR-W030A

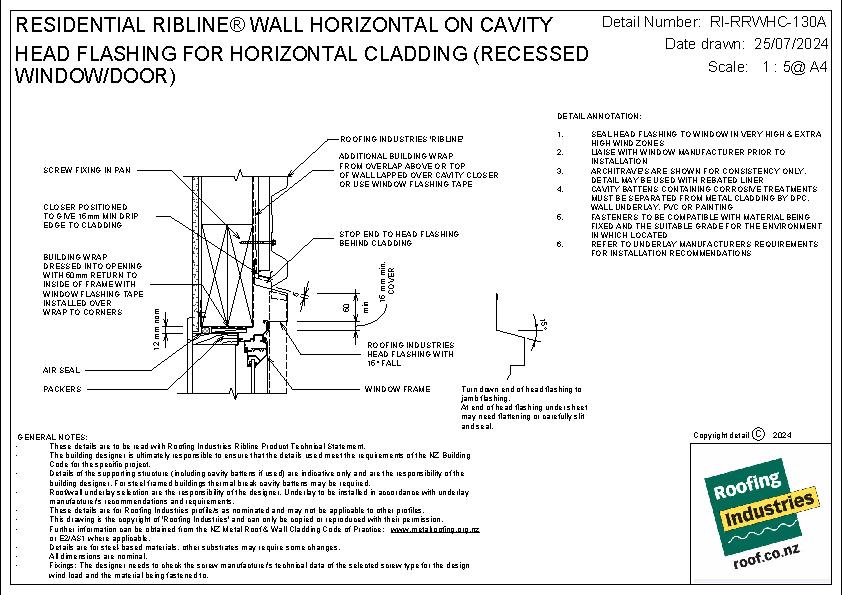

Ribline Head Flashing for Horizontal Cladding (Recessed Window/Door)

RI-RR-W032A

Ribline Jamb Flashing for Horizontal Cladding (Recessed Window/Door)

RI-RR-W032B

Ribline Sill Flashing for Horizontal Cladding (Recessed Window/Door)

RI-RR-W032C

Ribline Meter Box Head Flashing for Horizontal Cladding

RI-RR-W040A

Ribline Meter Box Side Flashing for Horizontal Cladding

RI-RR-W041A

Ribline Meter Box Base Flashing for Horizontal Cladding

RI-RR-W042A

Ribline Standard External Corner for Vertical Cladding on Cavity

RI-RT-W003A-1

Ribline Jamb Flashing for Vertical Cladding on Cavity (Recessed Window/Door)

RI-RT-W012B-1

Ribline Balustrade for Horizontal Cladding

RR-RI-W031A

BIM
Filters
Commercial or Residential
RVT Version
Fascia and Gutter Profiles

RI-AF01 2016

Revit 2016

Ribline Residential Details 2016

RI-RR 2016

Revit 2016

Ribline Residential Details 2019

RI-RR 2019

Revit 2019

Roofing Industries is a 100% New Zealand owned and operated metal roof and cladding manufacturing business.

Product Enquiries

News from Roofing Industries

New DRI-CLAD Roofing and Cladding Keeps Condensation Under Control NEW
Multidek Cladding and Roofing Helps Bring Scandinavian-Inspired Design to Life
Achieve a Classic Corrugate Look Down to 3 Degrees with Roofing Industries
Get a free weekly digest of essential news

New and updated architectural products, design solutions, inspiration, technical advice and more when you sign up for EBOSS.
